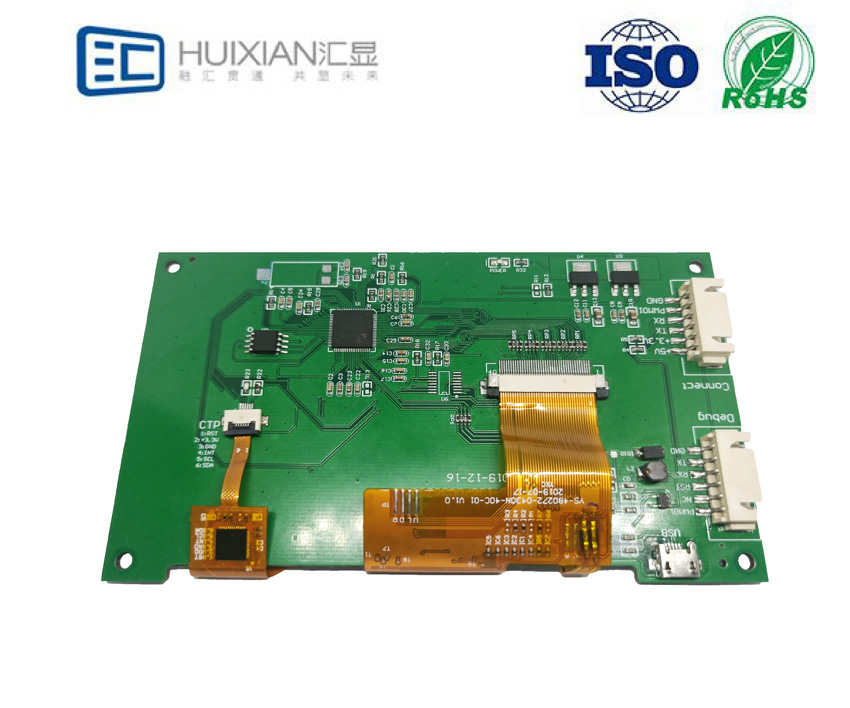

7.0寸1024*600,TN串口屏,电容触摸
7.0寸串口显示屏,电容触摸,1024*600 TN屏 220亮度 RS232/TTL接口,HMI,UI图形设计(工业、家电、玩具、医疗类用TFT液晶显示屏)
1、Product Parameters/产品参数
MCU Chip-Set |
核心处理器 |
32 ARM MCU |
32 位双核处理器 |
Protocol type |
协议类型 |
UART/TTL |
UART/TTL组态指令集 |
Size |
尺寸 |
7.0 inch |
7.0 寸 |
Resolution |
分辨率 |
1024*600 |
1024*600 |
Storage Space |
存储空间 |
16Mbit / 128Mbit |
标准:16Mbit(大小可选,最大支持128MBit) |
Font library |
字库 |
Built-in vector font, edge anti-aliasing processing, including any size bitmap ASCII, GBK, GB2312, |
内置矢量字体,边缘抗锯齿处理,包含任何大小点阵 ASCII、GBK、GB2312、 字库; |
Photo storage |
图片存储 |
Support JPEG, PNG (half through/full through) compression, support arbitrary size image storage, support image rotation, zoom, zoom and other functions. The image compression ratio is different, this value will float up and down; |
支持 JPEG、PNG(半透/全透)压缩,支持任意大小图片存储,支持图片旋转、放大、缩小等功能。图片压缩比不同,此值会上下浮动; |
color |
颜色 |
65K,16Bit RGB |
65K 色,16 位RGB |
voltage |
电压 |
5.0V /3.3V |
5.0V /3.3V |
Power consumption |
功耗 |
Back Light Power ON:3.5W; Back Light Power off:1.6W |
背光最亮:3.5W; 关背光:1.6W |
Communication interface |
通讯接口 |
RS232/TTL(Default TTL) |
RS232/TTL(出厂默认TTL) |
Interface Specification |
接口规格 |
PH2.54-6P |
标准:PH2.54-6P |
Images download |
图片下载 |
UAR |
UAR |
RTC |
实时时钟(RTC) |
- |
- |
PC software |
配套上位机软件 |
YS_UI_Editor_V3.0 |
YS_UI_Editor_V3.0 |
2、LCD Display parameters/LCD显示屏参数
LCD type |
显示器类型 |
7.0 inch display |
TFT 7.0寸液晶显示屏 |
Back light |
背光灯管 |
LED |
LED |
brightness(cd/m²) |
亮度(cd/m²) |
220 |
220 |
Back light life time(h) |
背光灯寿命(h) |
>20,000 |
>20,000 |
contrast |
对比度 |
400:1 |
400:1 |
View Angle(L/R/T/B) |
视角(L/R/T/B) |
70/70/60/70 |
70/70/60/70 |
3、Touch Panel Parameters/触控面板参数
Touch panel type: |
触控类型: |
RTP / CTP |
电阻触摸屏 / 电容触摸屏 |
Touch Way: |
触控方式: |
Single,touch |
单点、滑动触摸 |
Light Transmittance: |
透光率: |
80% |
80%以上 |
Touch Times |
触控次数 |
1,000,000 times |
单点 100 万次以上 |
4.1、Connect Interface Definition/通讯接口定义
PIN / 序号 |
Definition / 定义 |
Functional Description / 功能描述 |
1 |
+5.0V |
Module +5.0V input / 串口屏5V供电输入 |
2 |
+3.3V |
Module +3.0V input / 串口屏3V供电输入(首选5V供电,次选3.3V供电) |
3 |
TX |
UART(TTL) TX single / 串口发信号(TTL) |
4 |
RX |
UART(TTL) RX single / 串口收信号(TTL) |
5 |
PWMO1 |
UART update IO, connect to GND when updating / 串口屏升级控制口,升级串口屏时需将此接口接至GND |
6 |
GND |
Power ground / 供电负极 |
4.2、USB Interface Definition/USB接口定义
PIN / 序号 |
Definition / 定义 |
Functional Description / 功能描述 |
1 |
+5.0V |
USB +5.0V input / 串口屏USB 5V供电输入 |
2 |
DM |
USB DATA- |
3 |
DP |
USB DATA+ |
4 |
GND |
Power ground / USB供电负极 |
5 |
GND |
Power ground / USB供电负极 |
